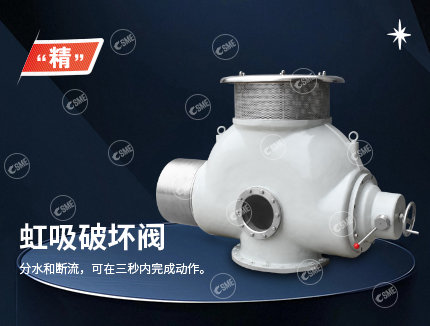

虹吸破坏阀(SiphonBreakerValve)主要用于虹吸式输水管道驼峰段上方
(最高点)再主机正常或事故停机时破坏虹吸,实现断流。避免水流倒灌，
防止水泵机组飞逸反转，保证泵站安全。
HX-DP常开型虹吸破坏阀结构可以分为水腔、空气腔主副电磁操作机构
及电气控制箱。水腔部分和输水主管道相连接，空气腔和大气相通，主
副电磁操作机 构安装在阀门左右两侧，电气控制箱根据具体设计要求配
置安装在就近的地方。

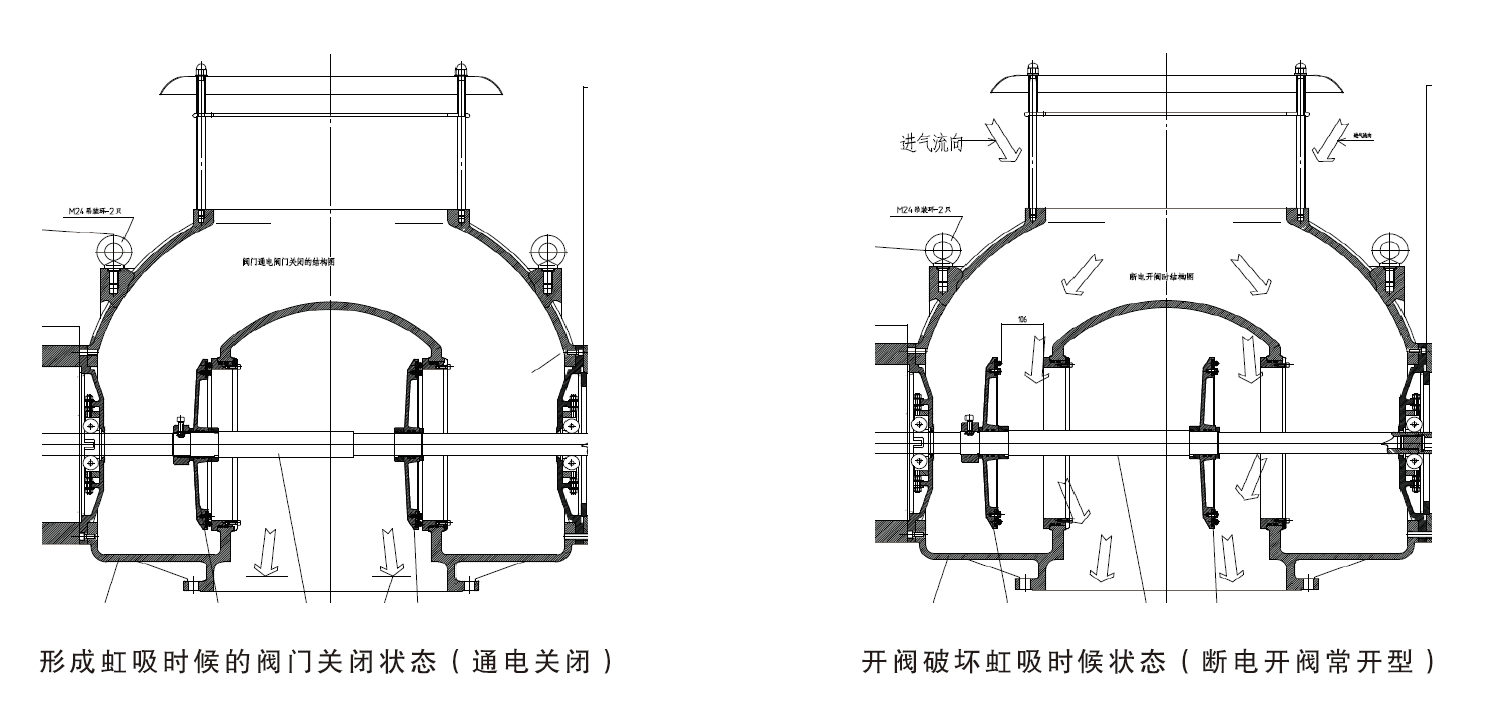

阀门电气控制模块经通电后，主、副电磁操作机构被电磁铁的吸力作用下，
此时阀门主轴移动，安装在主轴上的两片阀瓣橡胶密封圈和两阀座相密封，
这时水腔和空气腔的大气被隔断就形成虹吸。
阀门电气控制模块断电，电磁铁马上分离，在蓄能弹簧的驱动作用下，主轴
上的两片阀瓣向右移动，此时阀与阀座急速分开，由于主管道内负压真空作
用下，大气经空气腔急速涌进水腔内与主管道相通，破坏虹吸现象，实现分
水断流。

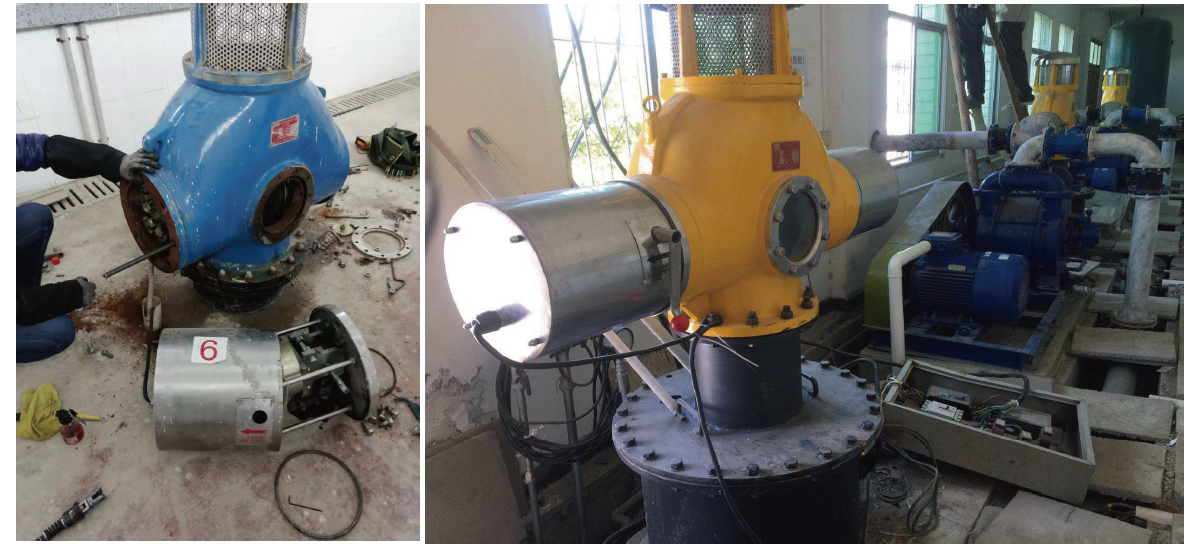

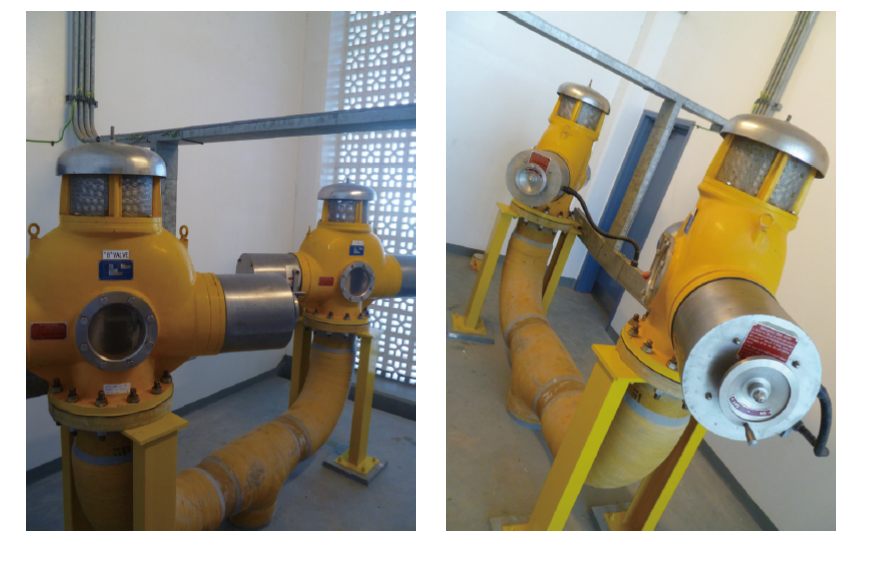

虹吸破坏阀在南水北调工程、自来水厂、排灌站、生产用水系统中虹吸冲污、
大中型低扬程江河抽水泵站、排污泵站采用虹吸输水方式的工况条件中都是
不可缺少的重要设备。
技 术 参 数
1、电磁铁通电持续率:100%
2、额定工作电源:AC 220V 50HZ
3、工作压力:-0.065Mpa
4、短时间操作频率:200次/小时
5、允许电压波动范围:0.8Ue--1.1Ue
6、常态的电磁铁的温升:＜30K
7、法兰标准:GB/T9113 PN10
8、阀门启动电流为10-20A
维 护 周 期
1、正台设备长时间不工作期间,要对该设备每月进行维护性动作试车,开阀和关阀操作次数不能少于5 次。
2、运行1年后,在断电情况下,打开玻璃视窗口,擦拭并检查阀座和阀瓣的橡胶密封圈,及视窗密封圈，如有密封圈损坏了就要更换。
3、整台阀门运行5年后,要进行大修,更换损坏的配件,电器部分也要更换。更换的部件:阀板上的橡胶密封件,使用年限3年。(使用条件恶劣环境根据实际情更换产品配件)阀轴上的推力弹簧，使用时间3-5年
阀盖上的滚动轴承，使用时间3-5年
控制行程开关，使用时间3年
注意:更换时使用原配件。
从 2000年开始生产真空破坏阀至今已经有17年的历史,取得多项专利证书。为了配合南水北调项目东线项目,2010年开发设计目前最大的电磁式真空破坏阀,阀
门口径是DN600,使用在DN2800输水管道。淮安二站口径是DN4500管道,每条管道使用2台真空破坏阀。我们生产真空阀电耗是20瓦,温升是 30k,可以长年工作,
关闭阀门0.5秒,打开阀门1-2秒,这项技术目前还没有被超越
